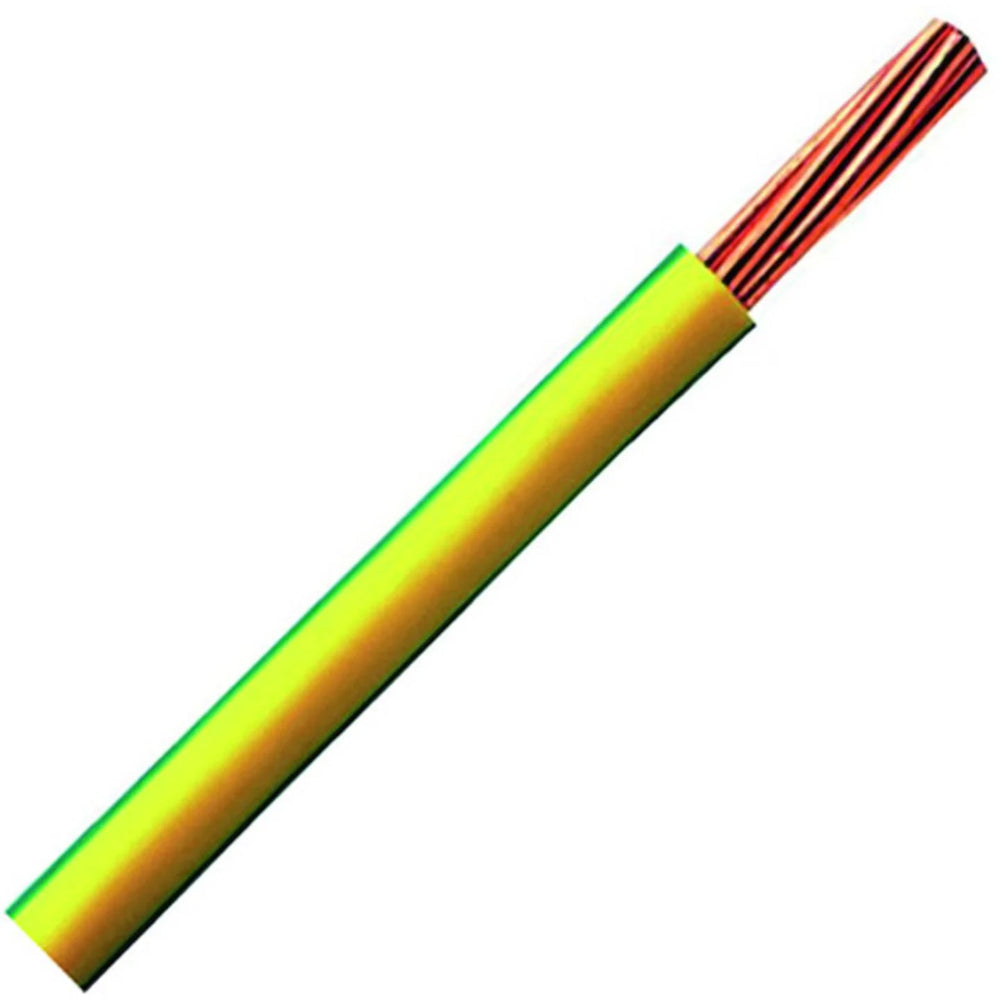

Erdungskabel H07V-K 1x16 mm² GNGE – Feindrähtig, PVC-isoliert, Grün-Gelb 50m

Das H07V-K 1x16 mm² Erdungskabel ist eine flexible, feindrähtige Aderleitung mit einer robusten PVC-Isolierung. Es eignet sich ideal für den Einsatz in Elektroinstallationsrohren, auf oder unter Putz, sowie in geschlossenen Systemen. Dieses Kabel ist für geschützte feste Verlegung in Beleuchtungsanlagen oder Steuergeräten bis 1000 V AC bzw. 750 V DC gegen Erde zugelassen.

Technische Details:

✅ Normen & Zulassungen:

Entspricht EN 50525-2-31
Harmonisiert nach HAR-Kennzeichnung
RoHS-konform gemäß EU-Richtlinie 2011/65/EU
Konform zur Niederspannungsrichtlinie 2014/35/EU
✅ Aufbau & Material:

Leiter: Feindrähtige, blanke Kupferlitzen gemäß IEC 60228 Klasse 5
Aderisolation: Polyvinylchlorid (PVC) Typ TI 1 nach EN 50363-3
Farbe: Grün-Gelb (Erdungsleitung)
✅ Elektrische Eigenschaften:

Nennspannung U₀/U: 450 / 750 V
Prüfspannung: 2500 V AC
✅ Mechanische & thermische Eigenschaften:

Biegeradius (fest verlegt):
Außendurchmesser ≤ 8 mm: 4 x AD
8 mm < AD ≤ 12 mm: 5 x AD
Außendurchmesser > 12 mm: 6 x AD
Temperaturbereich:
Betrieb (fest verlegt): -40 °C bis +70 °C
Verlegung & Handhabung: Min. +5 °C
Kurzschlussbelastung: Max. +160 °C
Maximale Leitertemperatur: +70 °C
Flammwidrigkeit: IEC 60332-1-2 / EN 60332-1-2
✅ Anwendungsbereiche:

Erdungsleitungen
Elektroinstallationen in Gebäuden
Schaltschrank- und Steuerungsbau
Beleuchtungsanlagen
Dieses Kabel ist in verschiedenen Verpackungseinheiten erhältlich: Ring, Spule oder Großkarton.
